產品介紹：

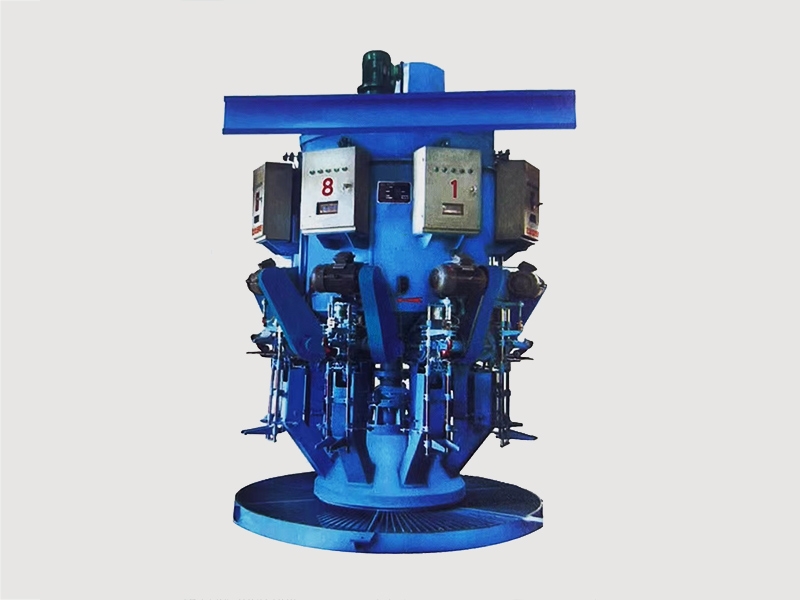

　　YQ-50-8型回轉式自動包裝機采用變頻調速的主傳動系統，中心入料的回轉結構，機電一體的自控機構及微機自動計量裝置。本設備是汽動式自動包裝機，不插袋不出灰，掉袋自動停止，具有推袋功能，達不到袋重不掉袋，包裝機儀表采用中控儀表控制，由一臺主機控制八臺儀表，完成調稱、校稱等功能。操作簡單，性能穩定，計量準確，密封性好，效率高節能，維修方便，是粉體袋裝的理想設備。

一、包裝機主機概述：

　　YQ-50型八咀系列回轉式水泥包裝機是我公司為了適應市場需要，與其它科研機構共同研制開發的新一代包裝機械。它采用變頻調速的主傳動系統，側入料的回轉結構，配置無觸點接近開關，上、下料位測控等機、電、氣自動控制機構和微機自動計量裝置。計量采用微機稱，微機稱由我廠技術人員與科研機構，根據回轉式水泥包裝機的結構原理及水泥物料的灌裝特點,精心設計，開發研制了微機控制系統，并且具有計量準確、迅速，性能穩定、可靠，調整方便、簡單，功能齊全等功能,自動化程度高的優勢，可有效地縮短了裝車時間，達到省人、省工、省時，降低能耗、提高了效益的優點。

　　該設備與同類產品相比，具有結構合理、性能穩定、計量準確、操作簡單、能耗低、產量大、維修方便等優點。本機通過機電氣一體的自動控制，實現了水泥袋的壓緊、松開，出料嘴的開啟、關閉等自動化功能。從而減少了包裝機的機械故障

二、設備結構與功能

　　YQ-50型系列回轉式水泥包裝機由上支撐裝置、旋轉驅動部分、料位控制、旋轉筒體部分、稱量機構、出料機構、出料控制機構、下支撐裝置、收塵設備、電控部分組成。
1、上支撐裝置:由兩根32#槽鋼組合而成的承重梁,承擔整機重量。由空心軸,壓力軸承和滾珠軸承固定與齒輪箱內掉掛旋轉筒體。其結構簡單堅固，承載力大保證了整機的穩定運轉。
2、旋轉驅動部分:由變頻調速電機、立式減速機經齒輪轉動筒體順(逆)時針方向旋轉。
3、料位控制器:由高、低料位擺桿和接近開關組成，固定在旋轉筒體上蓋之上。
4、旋轉筒體部分:旋轉筒為一圓筒形鋼結構，由筒體、空心軸、出料斗組成各灌裝系統分別固定于筒體之上。
5、包裝機出回嘴裝有不插袋不出灰裝置，減少了粉塵，出回嘴采用氣缸壓袋。
6、稱量機構:由微機稱、裝袋架組成單元稱量機構，稱重范圍25~60公斤，包裝機旋轉到啟動位置微機接受接近開關信號，開始輸出工作信號，電機啟動、氣缸打開灌裝，達到細流控制值開始慢加料，達到目標值電機停止。
7、包裝機儀表采用中控儀表控制,由一臺主機控制八臺儀表,完成調稱、校稱等功能。
8、出料機構:由電機驅動葉輪的高速運轉，將水泥物料經出料嘴灌裝于水泥袋之中。
9、包裝機掉袋采用氣缸推袋方式掉袋，解決了掉袋不順的弊端，減少了機械磨損，降低維修頻率。
10、出料控制機構:出料嘴的開啟和關閉，由電磁閥控制氣缸實現電氣一體的自動控制。
11、下支撐裝置:旋轉簡體上部懸掛于橫梁上，下部實心軸由可調導向輪支撐在導向輪錐體座上，保證了包裝機運轉的同心度，克服了偏擺，從而實現包裝機平穩安全旋轉。
12、收塵設施:各出料嘴下方均設有負壓收塵管道，通往包裝機集灰斗，旋轉筒體內多余的水泥物料，經空心軸排至包裝機集灰斗，由螺旋輸送機返回提升機，減少了包裝現場的粉塵量。

大型回轉式包裝機全國使用部分廠家

1、山水集團、東營粉磨站東營分公司
　　12嘴2臺、裝車機臺4臺、疊包機4臺、電動轉彎機4臺、皮帶機6臺、包裝機專用強磁磁選機(吸鐵器，用在振動篩上面)2臺、螺旋輸送機8臺、空氣斜槽8臺、噴碼機2臺、水泥散裝機3臺、NE提升機6臺。

青島分公司:8嘴2臺、裝車機臺4臺、疊包機3臺、電動轉彎機5臺、水泥散裝機1臺、NE提升機5臺、皮帶機3臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)5臺、螺旋輸送機6臺、空氣斜槽4臺、噴碼機1臺

故城分公司:8嘴3臺、裝車機臺5臺、水泥散裝機4臺、NE提升機3臺、空氣斜槽3臺、噴碼機6臺、疊包機6臺電動轉彎機3臺、皮帶機4臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)1臺、螺旋輸送機7臺

安丘分公司:8嘴4臺、裝車機臺8臺、水泥散裝機2臺、NE提升機5臺、疊包機3臺、電動轉彎機4臺、皮帶機2臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)2臺、螺旋輸送機4臺、空氣斜槽7臺、噴碼機4臺。

昌樂分公司:8嘴6臺、疊包機6臺、電動轉彎機1臺、皮帶機3臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)1臺、螺旋輸送機4臺、裝車機臺3臺、水泥散裝機4臺、NE提升機5谷、空氣斜槽3臺、噴碼機4臺。

2、山水集團棗莊分公司
　　8嘴3臺、裝車機臺6臺、水泥散裝機6臺、NE提升機3臺、螺旋輸送機7臺、空氣斜槽3臺、疊包機一臺、電動轉彎機4臺、皮帶機6臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)1臺、噴碼機1臺。

3、山東淄博魯中水泥有限公司
　　8嘴8臺、NE提升機5臺、疊包機6臺、電動轉彎機3臺、裝車機臺16臺、水泥散裝機2臺、專用強磁磁選機(吸鐵器、用在振動篩上面)3臺、螺旋輸送機1臺、空氣斜槽2臺、噴碼機2臺。皮帶機1臺、包裝機4、山東淄博多山水泥有限公司
　　8嘴2臺、裝車機臺4臺、螺旋輸送機8臺、空氣斜槽8臺、水泥散裝機3臺、NE提升機6臺、疊包機4臺、電動轉彎機4臺、皮帶機6臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)2臺、噴碼機2臺。

5、山東淄博國豪水泥有限公司
　　8嘴2臺、裝車機臺4臺、水泥散裝機2臺、NE提升機5臺、疊包機3臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)1臺、螺旋輸送機7臺、空氣斜槽7臺、噴碼機1臺、電動轉彎機3臺、皮帶機5臺、雙嘴包裝機3臺。

6、山東淄博(雙山)水泥有限公司
　　8嘴3臺、裝車機臺5臺、水泥散裝機2臺、NE提升機7臺、電動轉彎機5臺、疊包機5臺、皮帶機7臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)3臺、螺旋輸送機9臺、空氣斜槽9臺、噴碼機3臺、雙嘴包裝機5臺。

7、山東淄博張店水泥廠
　　8嘴4臺、裝車機臺6臺、水泥散裝機5臺、皮帶機8臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)4臺螺旋輸送機9臺、空氣斜槽6臺、噴碼機4臺、NE提升機8臺、疊包機6臺、電動轉彎機6臺、雙嘴包裝機5臺。

8、山東聊城市東昌水泥廠
　　8嘴2臺、裝車機臺4臺、水泥散裝機3臺、NE提升機6臺、螺旋輸送機8臺、空氣斜槽8臺、噴碼機2臺、雙嘴包裝機3臺、疊包機4臺、電動轉彎機4臺、皮帶機6臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)2臺。

9、山東淄博第二水泥廠
　　8嘴1臺、裝車機臺2臺、水泥散裝機4臺、蠼旋輸送機6臺、空氣斜槽4臺、噴碼機2臺、NE提升機3臺、疊包機1臺，電動轉彎機5臺、皮帶機1臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)1臺、雙嘴包裝機5臺。

10、浙江和勝水泥廠
　　8嘴2臺、電動轉彎機4臺、皮帶機7臺、包裝機專用強磁磁選機(吸鐵器、用在振動篩上面)3臺、螺旋輸送機5臺、空氣斜槽5臺、噴碼機4臺、裝車機臺5臺、水泥散裝機4臺、NE 提升機7臺、疊包機5臺、雙嘴包裝機3臺。
